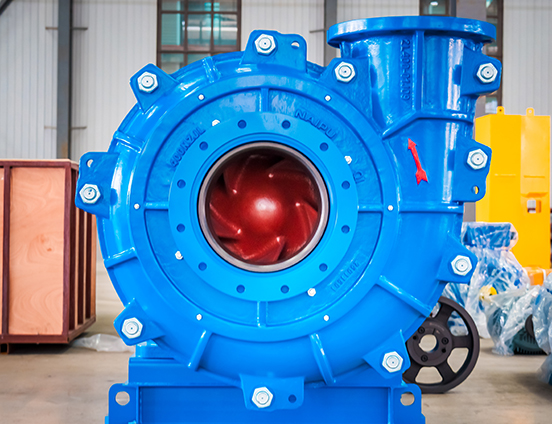

轻型渣浆泵（NZJL）

NZJL系列渣浆泵为轻型渣浆泵，同样属于卧式离心泵一种。结构上选取双壳体结构，内层壳体为过流易损件，需周期性更换，凭据工况前提的差距可选用高铬金属或橡胶材质。该系列渣浆泵相对于沉型渣浆泵，同口径规范沉量要轻，水力效能高，因而综合使用成本低，在输送中低度磨损的工况拥有很高的经济性，但不适合与沉及超沉磨损的工位。

征询

产品介绍

1. 产品概述

2. 产品特点

1) 叶轮通常选取5叶片设计，叶片相对薄，比转快相对要高，泵的效能高；

2) 过流件可凭据工况前提，选取高铬及橡胶材质搭配使用，矫捷多样；

3) 选取卧式双壳体设计，现场装置守护相对越发方便，

4) 轴承组件选取沉载轴承设计，选取脂光滑，不必要表接油站；

5) 轴封大局多样，可选用填料密封，副叶轮密封及机械密封三种，三种密封可相互代替更换而不必要更换其他部件；

6) 叶轮及护板之间的间隙设计有可调组件，在日常�；鼗ぶ锌煞奖愕亟屑湎兜髡�；

7) 泵与电机之间的衔接方式凭据工况及现场前提，可选取皮带、联轴器、减快机等方式；

8) 该系列渣浆泵通常不推荐串联使用；

9) 泵出口方向可按八个角度选装装置，以适应现场管路装置。

3. 合用领域

1) 该系列渣浆泵为轻型渣浆泵，合用于有色、玄色等金属矿山选矿流程中低浓度物料输送，好比浮选作业，厂区回水等；

2) 推荐使用的单级扬程低于40m，最大输送扬程可达到60m；

3) 推荐合用沉量浓度不高于30%，中值粒径低于-200目；

4) 当选用橡胶材质过流件时，输送矿浆温度推荐不超过70℃，当选取橡胶材质叶轮时，最大表圆线快率不超过28m/s；

5) 渣浆泵耐压值不超过1.725Mpa。

4.规格及流量领域

下表为NZJL系列渣浆泵在对应转快下的最佳效能点，在现实使用，能够通过调节渣浆泵的转快来调整各口径泵的工作领域，如涉及到选型还请联系304am永利集团。

型号	流量Q(m3/h)	扬程H(m)	转快n(r/min)	净水效能(%)
200NZJL	1030	29	850	73.0
300NZJL	1800	30	750	79.0
350NZJL	1900	24	590	81.0
400NZJL	3100	28	550	87.0
450NZJL	3800	28	480	85.5
550NZJL	6000	27	375	85.6
650NZJL	9600	34	375	88.4
