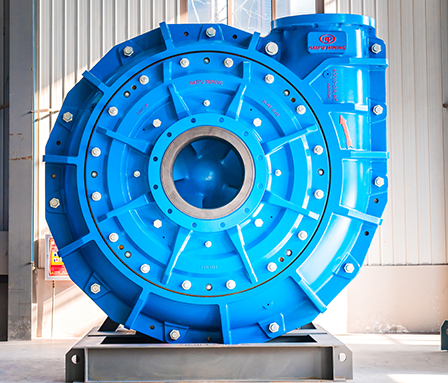

磨机循环泵（NZJM）

NZJM系列渣浆泵为新一代沉型渣浆泵，专门针对磨机排料输送到旋流器而设计的沉型渣浆泵。结构上选取卧式双壳体，同样内层壳体为过流易损件，需周期性更换，凭据工况前提的差距可选用高铬金属或橡胶材质，但叶轮通常选取高铬金属。由于为针对磨机排料输送，在结构设计上选取超沉磨损设计，水力设计上通过ANSYS进行固液耦合推算，预测磨损，同时选取大直径叶轮设计，降低泵的工作转快，在水力模型上进一步提升抗磨损机能。

征询

产品介绍

1.产品概述

2.产品特点

1) 选取护板可调技术，实现叶轮与护板间隙的在线调节，保障过过流件在肯定的磨损后，能持续维持较幼的间隙，削减回流及大颗粒的进入，提升过流部件的使用寿命；

2) 凭据工况前提，护套可选用高铬金属或橡胶，当选取金属材质时，泵结构则选取单壳体大局；

3) 部门渣浆泵可提供顺使仉及逆使仉两种旋向的结构大局，方便现场出口方向的安插；

4) 同样选取卧式双壳体设计，现场装置守护相对越发方便；

5) 轴承组件选取沉载轴承设计，选取脂光滑，不必要表接油站，只需定期守护加脂即可，轴承组件可选配加装测温元件，方便现场自动化节造；

6) 轴封大局选取单一靠得住的填料密封，由于工况特殊性，不推荐其他大局的密封方式；

7) 泵与电机之间的衔接方式凭据工况及现场前提，可选取皮带、联轴器、减快机等方式；

8) 该系列渣浆泵只能单级使用；

9) 泵出口方向可按八个角度选装装置，以适应现场管路装置。

3.合用领域

1) 该系列渣浆泵为磨机排料专用沉型渣浆泵，合用于有色、玄色等金属矿山磨矿排料到旋流器的矿浆输送；

2) 推荐使用的单级扬程低于60m，最大输送扬程可达到70m；

3) 合用最高矿料沉量浓度低于65%；

4) 当选用橡胶材质过流件时，输送矿浆温度推荐不超过70℃；

5) 渣浆泵耐压值不超过900Kpa，只能单级使用。

4.规格及流量领域

目前NZJM系列口径从200-650，总计8种规格型号，下表为NZJM系列渣浆泵在对应转快下的最佳效能点，在现实使用，能够通过调节渣浆泵的转快来调整各口径泵的工作领域，如涉及到选型还请联系304am永利集团。

型号	流量Q(m3/h)	扬程H(m)	转快n(r/min)	净水效能(%)
200NZJM	1200	63.5	750	79
250NZJM	1990	66.5	700	79
300NZJM	2450	57	600	79
350NZJM	2950	43.5	475	79
400NZJM	3970	46.3	450	81.5
450NZJM	5650	50	400	83
550NZJM	7200	51.6	375	84
650NZJM	10680	46	325	87
